O que significa n na dimensão L?

n é o número de estágios do sistema de contato. A profundidade final aumenta com o número de estágios de contato, portanto, a folga do gabinete deve ser confirmada em relação ao programa de contato final. Isso é importante para gabinetes compactos porque o acesso ao terminal e o raio de curvatura do fio podem se tornar os fatores limitantes.

O LW42 pode ser fornecido com alças com chave ou cadeado?

Sim. O catálogo mostra os formatos de montagem com chave e com cadeado. Especifique se o projeto precisa de posições de remoção de chave, posição OFF com trava, uma alça de segurança vermelha-amarela ou uma alça preta padrão com marcações de posição.

Quais padrões devem ser verificados nos projetos LW42?

Para aplicações de chave rotativa de baixa tensão, a IEC 60947-3 é o principal contexto de padrões a ser confirmado. Para painéis norte-americanos, informe à Shieldhz se é necessária a documentação UL 508 ou a confirmação da etiqueta em nível de modelo. Não presuma que cada alça ou variante de contato tenha o mesmo pacote de certificação.

A Shieldhz pode fornecer desenhos, amostras e certificados antes da produção em lote?

Sim. Solicite a folha de dados, o desenho de instalação, a cópia do certificado e o plano de amostra antes de fazer um pedido em lote. Inclua a quantidade, o mercado-alvo, o corte do painel, o programa de contato, a legenda da alça e o cronograma de entrega para que a cotação inclua o pacote de documentos e o prazo de entrega corretos.

Como devo solicitar uma cotação?

Envie a classe do modelo, a corrente, a tensão, o tipo de instalação, o programa de contato, a marcação da alça, o número de estágios, a quantidade e o requisito de certificação de destino. É preferível enviar um diagrama de fiação, pois ele permite que a Shieldhz confirme a sequência de contatos antes de definir o preço e reduz o risco de encomendar o programa de interruptor errado.

Coleção de interruptores de came rotativo Shieldhz LW42 com cores preservadas para os formatos de painel, trilho DIN, orifício único e caixa à prova d'água

Chave comutadora universal série LW42

Interruptor de came rotativo LW4220A a 32A, 440V CA

Name: Interruptor de came rotativo LW42
Brand: Shieldhz
Availability: InStock

Chave de came rotativa universal compacta para montagem em painel, montagem em orifício único, operação com fechadura de chave e montagens de alça de cadeado. Use o LW42 para painéis de controle que precisam de comutação de posição clara com estágios de contato configuráveis.

Veja os parâmetros técnicos Solicite uma cotação

20A / 25A / 32ACorrente térmica Ith

440V CATensão nominal Ue

AC-23A20A to 32A

0,3 milhão de ciclosVida mecânica

Certificado e baseado em padrões

Opções de montagem

Choose the LW42 Assembly Format

Use the assembly images as the first selection step. Each format changes panel cutout, cabinet depth, rail space, enclosure clearance, and handle access.

Shieldhz LW42 single-hole mounting rotary cam switch

Montagem em furo único

Front-panel installation through one opening. Confirm hole size, panel thickness, anti-rotation detail, and rear depth.

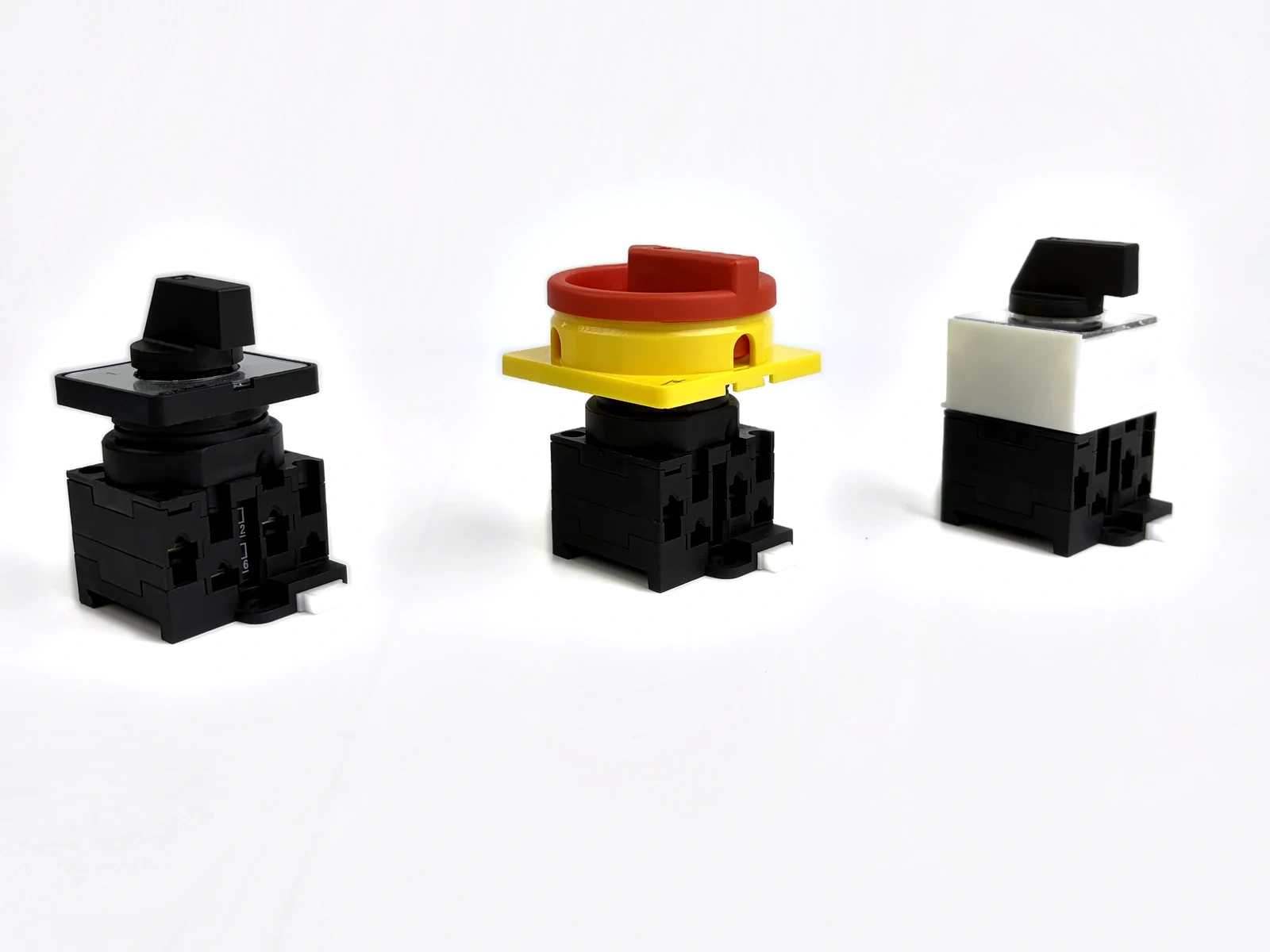

Shieldhz LW42 DIN-rail mounting rotary cam switch assemblies

Montagem em trilho DIN

Cabinet rail installation. Confirm rail position, handle access, wire bend radius, and terminal clearance.

Shieldhz LW42 waterproof box assembly with red yellow handle

Montagem de caixa à prova d'água

SHP0/SHT0 enclosure setup for wet-area or dust-prone positions. Confirm IP level, cable entry, box model, and handle type.

Shieldhz LW42 panel mounting rotary cam switch assemblies

Montagem em painel

Door or plate-mounted operator control. Confirm handle color, marking, OFF position, and contact stack depth.

Posição da série

Universal Changeover Switch for Compact Panels

LW42 covers 20A, 25A, and 32A current classes with several operation formats. It sits alongside the LW28 rotary cam switch family, but is positioned for compact control cabinets, small machinery panels, HVAC control boxes, and operator stations where panel space is limited.

Standardized footprintOptimized for compact operator layouts and repeated cabinet builds.

Versatile schematicsSupports custom contact sequences for motor control and source selection.

Parâmetros técnicos

Classificações elétricas do LW42

Use these ratings as the first sizing filter. Final selection still depends on utilization category, contact program, installation depth, and certificate market.

Modelo	Ith A	AC-23A Ie A	AC-3 Ie A
LW42-20	20	20	11
LW42-25	25	25	15
LW42-32	32	32	18

Guia de seleção

Como especificar um switch LW42

Follow this four-step process to ensure the correct model configuration for your project.

Project inputs

Current rating, load duty, quantity, and target market.

Assembly route

Single-hole, DIN-rail, waterproof box, or panel mounting.

Programa de contato

Handle positions, switching sequence, marking, and stage count.

Confirmed package

Model code, drawing route, sample plan, certificate scope, and lead time.

Drawing checks

From Route Inputs to Final Drawing

Final dimensions are assembly-dependent. Treat the route, panel opening, rear space, and switching program as one linked confirmation path before sample or batch production.

Input 01RecorteHole size, panel thickness, and anti-rotation detail.

Input 02Rear depthContact stages, terminal access, and wire bend radius.

Input 03GabineteSHP0/SHT0 route, cable entry direction, and IP requirement.

Input 04MarcaçãoHandle color, OFF position, plate legend, and target market.

Engineering check

Assembly lock

Match route with contact program
Confirm drawing depth and terminal clearance
Check certificate and enclosure scope

Saída

Quotation package

Model code, final drawing, route notes, and document package before production.

ModeloDrawingQuote

Controle de qualidade

Function Check Before Batch Production

LW42 is usually selected by switching program and installation structure, not only by current rating. For OEM projects, provide the target panel layout, handle legend, position count, and wiring sequence so Shieldhz can confirm contact stage count, terminal arrangement, marking, and document package.

View resources

Aplicativos

Built for Control Panels

Use LW42 where compact panels need a clear rotary position, a confirmed contact program, and front-facing operator control.

Painéis de controleMode selection, source changeover, and local or remote operation.
MaquinárioCommand circuits for pumps, fans, conveyors, and small equipment panels.
Maintenance accessPanel-mounted or enclosure-mounted handles for visible OFF-position control.

Perguntas frequentes

Technical support for the LW42 rotary cam switch series.

Quais classificações de corrente estão disponíveis para o LW42?

LW42 covers 20A, 25A, and 32A current classes with 440V AC rated operational voltage on this page.

Qual classificação deve ser usada para as cargas do motor?

Use AC-23A or AC-3 according to real switching duty. Share motor power and switching frequency before final selection.

Which installation formats are available?

Single-hole mounting, DIN-rail mounting, waterproof box assembly, and panel mounting are shown in the product section.

Can Shieldhz customize the contact program?

Yes. Send handle positions, contact sequence, panel legend, and wiring diagram so the contact table can be checked.

What should be confirmed before quotation?

Confirm current class, installation route, switching program, handle requirement, certificate market, quantity, and lead time.

Arte de linha mostrando as rotas de produtos da chave rotativa Shieldhz

Quote

Request an LW42 Quote

Send current rating, mounting route, contact program, and quantity. Shieldhz will confirm the model code, drawing route, and lead time.
