Explicação das posições, dos polos e dos estágios de contato do interruptor de came rotativo
Aprenda as posições, os polos e os estágios de contato do interruptor de came rotativo, além de verificações de gráficos de contato, verificação de fiação e notas de seleção do comprador.
Um comutador de came rotativo controla vários caminhos de circuito por meio de um único atuador, girando discos de came usinados com precisão contra suportes de contato empilhados. Três parâmetros definem o que um determinado comutador pode fazer: posições (o número de batentes de retenção), polos (o número de circuitos independentes comutados simultaneamente) e estágios de contato (o número de módulos de contato empilhados no eixo). Acertar esses três parâmetros antes de fazer o pedido é a diferença entre um painel que funciona na primeira vez e um que exige um reprojeto caro. Este artigo explica cada parâmetro, mostra como ler uma tabela de contatos, apresenta configurações comuns e fornece uma lista de verificação prática para seleção, fiação e aquisição.

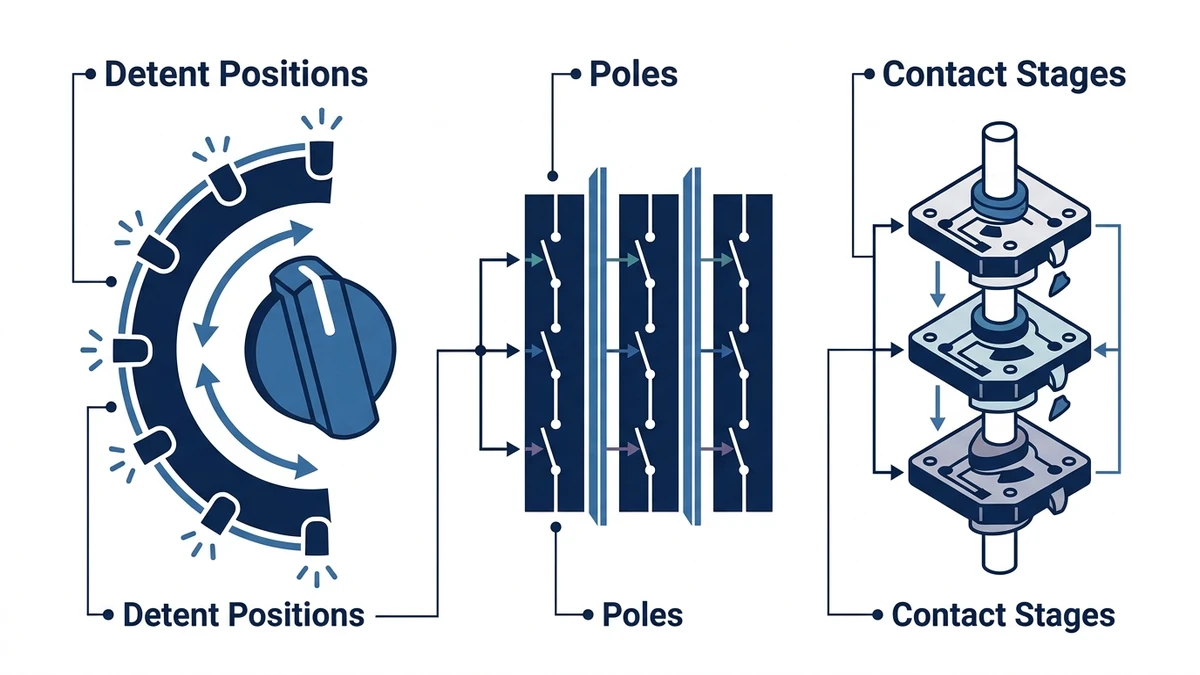

Figura 1. As posições descrevem os batentes de retenção, os polos descrevem os circuitos independentes e os estágios de contato descrevem os módulos de came empilhados.
Posições, polos e estágios de contato: Definições básicas
Esses três termos são distintos e frequentemente confundidos em especificações e pedidos de compra.
Posições são os batentes de retenção discretos que o eixo do atuador pode ocupar. Uma chave de 3 posições tem três estados mecanicamente estáveis, cada um mantido por um detentor com mola. As posições comuns são 2, 3, 4, 6, 8 e 12, com incrementos angulares de 30, 45 ou 60 graus entre as paradas, dependendo da série da chave. O espaçamento angular exato e o arco de rotação total de um determinado modelo devem ser confirmados na folha de dados do fabricante.
Postes são o número de circuitos eletricamente independentes que o interruptor controla em uma única operação mecânica. Um interruptor de 4 polos abre ou fecha quatro caminhos de circuito separados simultaneamente. Cada polo tem sua própria ponte de contato e é eletricamente isolado dos polos adjacentes. A tensão nominal de isolamento entre os polos é um valor da folha de dados - não presuma isso apenas pelo nome da série.
Estágios de contato (também chamados de camadas de contato ou decks) são os conjuntos individuais de disco de came e suporte de contato empilhados axialmente ao longo do eixo. Cada estágio contém um conjunto de pontes de contato por polo. O empilhamento de vários estágios permite que cada estágio tenha um perfil de lóbulo de came exclusivo, de modo que circuitos diferentes possam abrir e fechar em sequências diferentes no mesmo conjunto de posições. Um único estágio normalmente lida com um ou dois polos; um conjunto de vários estágios pode gerenciar um número maior de pares de contatos independentes.
Uma maneira útil de manter a distinção: as posições descrevem o atuador, os polos descrevem a largura elétrica de um único evento de comutação e os estágios de contato descrevem a profundidade mecânica do conjunto do interruptor.

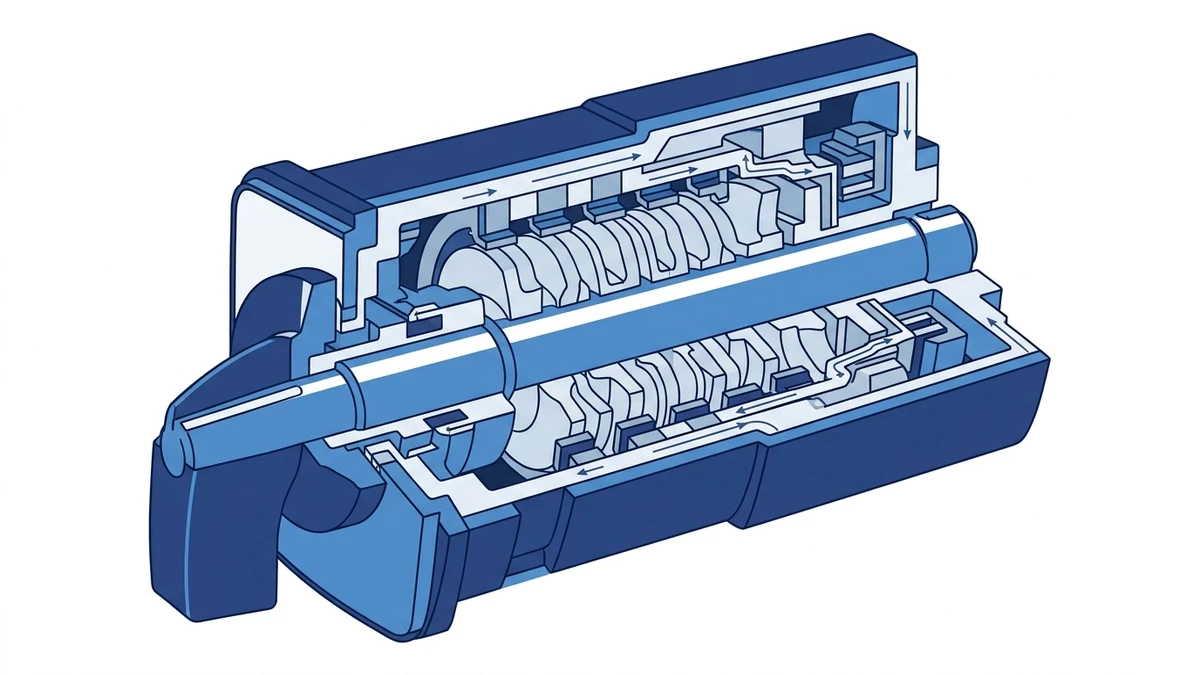

Como o mecanismo de came controla o estado do contato
Cada disco de came é um perfil endurecido montado coaxialmente no eixo do atuador. Os lóbulos elevados e os vales rebaixados no disco correspondem diretamente ao estado aberto e fechado da ponte de contato em cada posição. Quando um lóbulo encosta em um suporte de contato, ele levanta a ponte de contato para longe de sua contraparte fixa, abrindo o polo. Quando o eixo gira para colocar um vale sob o suporte, a mola fecha a ponte.
O empilhamento de vários discos de came ao longo do mesmo eixo - cada um com um perfil de lóbulo exclusivo - é o que dá a um comutador de came rotativo a capacidade de sequenciar diferentes circuitos em diferentes posições. Esse é um requisito essencial em partidas de motores estrela-triângulo e circuitos de contatores de reversão, em que polos específicos devem abrir antes que outros fechem para evitar um curto-circuito de fase. A tabela de contatos fornecida pelo fabricante codifica exatamente quais polos estão abertos ou fechados em cada posição, e a correspondência dessa tabela com os requisitos de comutação do seu circuito é a etapa fundamental para a especificação correta.
A resistência de contato em uma ponte de liga de prata devidamente limpa é um valor de folha de dados que deve ser confirmado antes de especificar a chave para circuitos de controle sensíveis ou de baixo sinal. Se o desgaste do perfil do came permitir o fechamento incompleto do contato, a resistência aumentará e o comportamento do circuito não será confiável. Inspecione as pontes de contato nos intervalos de manutenção especificados na documentação do produto.
A IEC 60947-3:2020+AMD1:2025 aplica-se a chaves, seccionadores, chaves seccionadoras e unidades de combinação de fusíveis para circuitos de distribuição e motores, com tensão nominal de até 1000 V CA ou 1500 V CC. A norma estabelece requisitos para tensão nominal de isolamento, capacidade de abertura e fechamento e resistência mecânica. A edição consolidada atual está disponível diretamente no site Loja virtual da IEC. Para obter um resumo em linguagem simples de como a norma se aplica à seleção do comutador de came, consulte O que é a IEC 60947-3?.
Notas práticas para a manutenção do mecanismo de came:
Ao solicitar discos de came de reposição, faça referência cruzada ao código do perfil do lóbulo do diagrama de contato original. Discos visualmente semelhantes de diferentes contagens de posição não são intercambiáveis.
Em cargas indutivas, inspecione as bordas do lóbulo do came quanto a microchips no intervalo de manutenção especificado na folha de dados. A degradação da borda causa o salto de contato antes que o desgaste mecânico total seja visível.
Se uma chave precisar lidar com cargas resistivas e indutivas em polos diferentes, especifique a pilha de cames para a classificação indutiva em todos os estágios. A mistura de categorias de utilização em um eixo compartilhado cria padrões de desgaste irregulares.
Use somente o tipo de lubrificante especificado na documentação do produto para os pontos de articulação do disco de came. Lubrificantes incompatíveis podem alterar a geometria do lóbulo com o tempo.
Como as posições, os polos e os estágios se combinam
Os três parâmetros são independentes e podem ser combinados em uma ampla variedade de configurações. Um único interruptor pode ser, por exemplo, de 4 polos, 3 posições e 2 estágios, o que significa que ele controla quatro circuitos, em três posições de seletor, usando duas plataformas de contatos empilhados. Em aplicações de controle de motores, essa arquitetura é comumente usada para implementar sequências de partida estrela-triângulo ou intertravamento de avanço e retrocesso sem relés externos.
A tabela abaixo resume os parâmetros e suas faixas típicas. Confirme os limites exatos na folha de dados da série específica que você está especificando.
Parâmetro
O que ele descreve
Faixa típica
Exemplo
Postes
Circuitos independentes comutados simultaneamente
1 a 12
4 polos: controla L1, L2, L3, neutro
Posições
Batentes de retenção discretos
2 a 12
3 posições: OFF / Forward / Reverse
Estágios do contato
Módulos de contato empilhados no eixo
1 a 6
2 estágios: duas camadas de contato por posição
O Interruptor de came rotativo da série LW28 suporta pilhas de cames modulares que permitem a criação de sequências de contato personalizadas a partir de componentes padrão. Confirme as combinações de polo, posição e estágio disponíveis para a configuração desejada com a engenharia da Shieldhz antes de finalizar a lista de materiais.

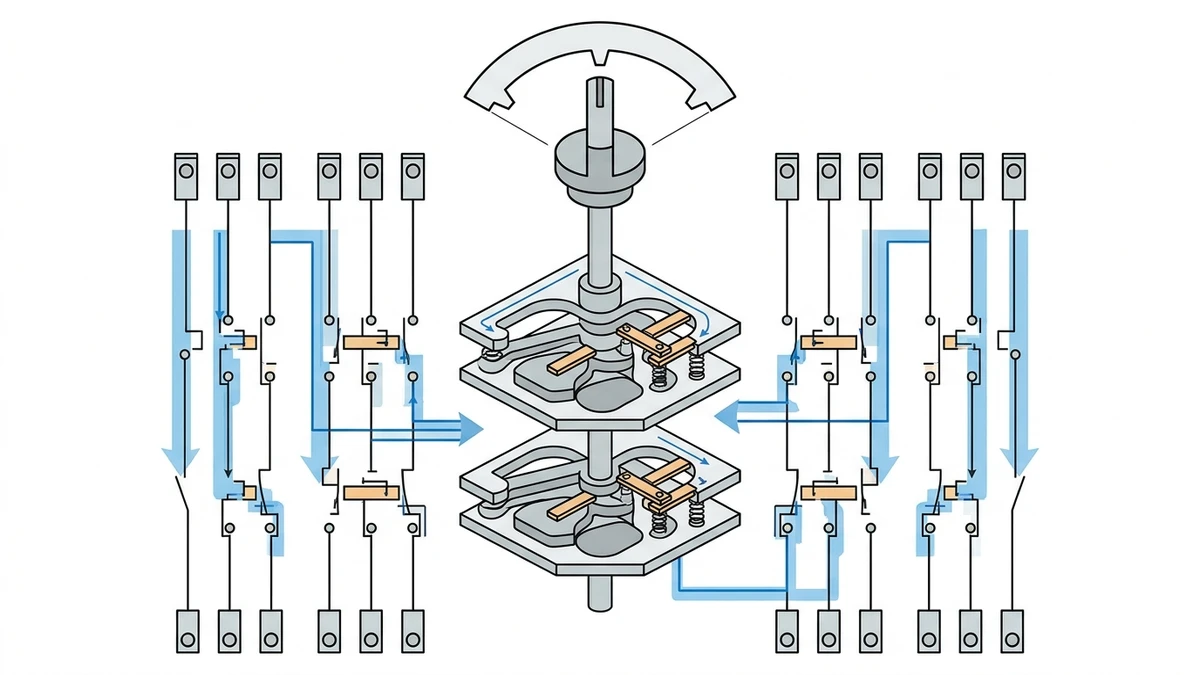

Figura 2. Uma chave de came de vários estágios pode combinar vários polos e posições, mantendo cada sequência de contato definida separadamente.
Como ler uma tabela de contatos de um interruptor de came rotativo
O diagrama de contatos é o principal documento para verificar se uma chave executará a sequência de comutação exigida pelo seu circuito. A leitura incorreta de uma única célula pode criar um caminho de falha fase a fase, portanto, essa etapa não é opcional.
Estrutura do gráfico
O gráfico é uma grade. As colunas representam as posições do interruptor, normalmente numeradas de 0 até a contagem máxima de posições ou rotuladas por função, como OFF, I, II, III. As linhas representam pares de contatos individuais, agrupados por polo. Um interruptor de 4 polos com 3 posições produz uma grade de pelo menos 4 linhas por 3 colunas.
Muitos diagramas de contato usam terminais com números ímpares para os condutores de entrada e terminais com números pares para os condutores de saída, como os pares de contatos 1-2, 3-4, 5-6 e 7-8. Confirme a convenção de numeração usada na folha de dados específica antes de fazer a fiação, pois alguns fabricantes e conjuntos de cames personalizados usam esquemas alternativos.
Leitura de uma célula
Um símbolo preenchido em uma célula - normalmente um círculo preenchido, uma barra sólida ou um X, dependendo da legenda do fabricante - significa que a ponte de contato está fechada e a corrente pode fluir entre os dois terminais desse polo naquela posição. Uma célula vazia significa que o contato está aberto. Sempre verifique a legenda antes de interpretar; não presuma a convenção.
Para uma chave seletora de 3 posições que controla uma partida de motor reversível, um gráfico típico mostra os contatos para o sentido de avanço fechados somente na posição I, os contatos para o sentido de reversão fechados somente na posição III e todos os contatos abertos na posição 0. Esse padrão codifica diretamente a lógica de avanço-desligamento-reversão.
Verificação do gráfico em relação ao seu circuito
Etapa 1: Liste todos os eventos de comutação que seu circuito exige em cada posição.
Etapa 2: Mapeie cada evento para uma célula de linha e coluna no gráfico.
Etapa 3: Confirme se não há dois contatos mutuamente exclusivos fechados simultaneamente. Essa é a fonte mais comum de risco de curto-circuito em aplicações de controle de motores.
Etapa 4: Para circuitos que requerem sequenciamento break-before-make, verifique o esquema do came quanto à lacuna angular entre os eventos de abertura e fechamento. Uma folga muito estreita deve ser confirmada com um teste de continuidade de rotação lenta antes da energização. A folga mínima aceitável é um valor da folha de dados - não presuma um valor.
Notas práticas de verificação:
Imprima o gráfico de contatos em tamanho real e marque fisicamente cada célula ao verificar a continuidade. A revisão somente digital perde as linhas transpostas sob pressão de tempo.
Para chaves de vários estágios, numere cada estágio no corpo físico da chave antes de fazer a fiação. A numeração dos estágios no diagrama nem sempre corresponde à ordem física de cima para baixo no eixo.
Anote cada fio com seu número de terminal e a posição da chave antes da instalação. Isso reduz significativamente o retrabalho em configurações complexas de vários estágios.
Configurações comuns e suas aplicações
1 polo, várias posições
Uma chave de came de 1 polo e várias posições é adequada para a seleção de sinais e circuitos de lâmpadas indicadoras em painéis de controle de baixa corrente. Ele direciona um único circuito para uma das várias saídas. Essa configuração é usada para seleção de ponto de teste, anúncio de modo e comutação de entrada HMI onde a corrente de contato é baixa. Confirme a corrente e a tensão nominais na folha de dados da série específica.
3 polos, 2 posições: Isolamento do motor e partida DOL
As chaves tripolares de 2 posições são o formato padrão para partidas de motores diretas em linha. Todas as três fases são comutadas simultaneamente. Essa configuração fornece um estado desligado definido que permite o acesso seguro ao painel quando a chave possui a classificação de seccionador IEC 60947-3 apropriada. Confirme a categoria de utilização - por exemplo, AC-23A para cargas de comutação de motores - na folha de dados antes de especificar.
4 polos, 3 posições: Controle de motor para frente e para fora e reverso
Uma chave de 4 polos e 3 posições controla o sequenciamento de avanço-desligamento-reversão, reconfigurando as conexões de fase entre as posições. Dois polos trocam a ordem das fases, enquanto os polos restantes lidam com contatos neutros ou auxiliares. Essa é uma das configurações mais especificadas em painéis de controle de transportadores, bombas e ventiladores. Confirme a tensão nominal de isolamento e a resistência mecânica para a série específica na folha de dados.
6 polos, várias posições: Partida de motor estrela-triângulo e multivelocidade
As configurações de seis polos suportam sequências de partida estrela-triângulo, passando pelas posições de conexão estrela, transição e conexão triângulo. Isso limita a corrente de irrupção em relação à partida direta na linha. Para motores de várias velocidades, posições adicionais reconfiguram as conexões do enrolamento em cada etapa de velocidade. As Série LW42 atende a aplicações de maior número de polos com estágios de contato classificados para categorias de carga resistiva e indutiva. Confirme as configurações e classificações disponíveis com a engenharia da Shieldhz para sua aplicação específica de motor.

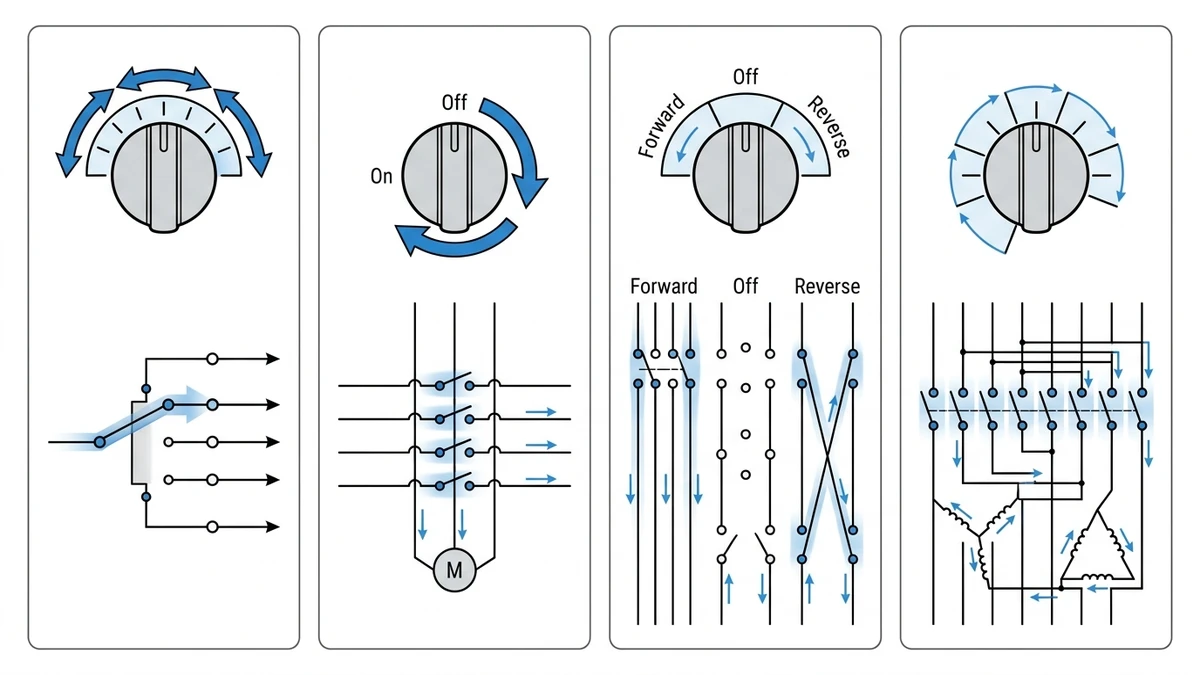

Figura 3. As configurações comuns incluem seleção de sinal, isolamento do motor, controle de avanço-desligamento-reversão e comutação estrela-triângulo ou de várias velocidades.
Fiação de um interruptor de came rotativo: Procedimento e erros comuns
Procedimento de fiação passo a passo
Etapa 1 - Isolar o circuito. Confirme se a fonte de alimentação está desenergizada e bloqueada. Verifique com um testador de tensão calibrado e classificado para a tensão do circuito.
Etapa 2 - Faça referência cruzada ao diagrama. Identifique quais terminais transportam a alimentação de energia e quais se conectam aos circuitos de carga para cada posição. Faça isso antes de tocar em qualquer condutor.
Etapa 3 - Conecte os condutores de alimentação. Conecte as linhas de alimentação de entrada aos terminais de entrada de número ímpar. A seção transversal do condutor deve ser dimensionada de acordo com a corrente nominal do interruptor. Confirme a faixa de tamanho aceitável do condutor na folha de dados.
Etapa 4 - Conecte os condutores de carga. Conecte os condutores de saída aos terminais de número par de acordo com o diagrama. Em chaves de várias posições, diferentes terminais de saída são ativados em diferentes posições, portanto, cada circuito de carga deve ser rastreado individualmente por meio da tabela de contatos.
Etapa 5 - Verifique o torque e a continuidade. Aperte os parafusos do terminal com o valor de torque especificado na documentação do produto. Gire em cada posição e confirme se os contatos mostrados como fechados na tabela estão ativos e se os contatos mostrados como abertos estão isolados.
Erros comuns de fiação
A transposição dos terminais de entrada e saída é o erro mais frequente. Ele cria um circuito inoperante em todas as posições e é fácil não perceber sem uma verificação sistemática terminal a terminal.
A fiação para o estágio errado em uma chave de vários estágios é o segundo erro mais comum. A ordem física dos estágios no eixo nem sempre corresponde à numeração do diagrama. Marque cada estágio antes de fazer a fiação.
Ignorar a verificação de continuidade em cada posição antes da energização é um atalho processual que causa falhas no campo. A verificação leva alguns minutos e detecta a maioria dos erros de fiação antes que eles se tornem eventos de falha.
Lista de verificação de seleção para aquisição
Antes de fazer um pedido, confirme o seguinte na folha de dados ou com a engenharia da Shieldhz:
A contagem de polos corresponde ao número de circuitos independentes que seu aplicativo exige
A contagem de posições e o incremento angular correspondem à sua sequência de controle
A configuração do estágio do contato corresponde à lógica de comutação em seu gráfico de contatos
A corrente nominal na categoria de utilização aplicável (por exemplo, AC-23A para cargas de motor) atende ou excede sua corrente de carga
A tensão nominal de isolamento atende ou excede a tensão de alimentação
A classificação de resistência mecânica é apropriada para a frequência de chaveamento e a vida útil esperadas
A classificação IP corresponde ao ambiente do gabinete (confirme a classificação IP mínima para locais externos ou úmidos na documentação do produto)
A faixa de tamanho do condutor do terminal acomoda a seção transversal do seu cabo
A tabela de contatos está disponível e corresponde à sequência de comutação exigida pelo seu circuito
Para configurações complexas - motores de várias velocidades, partidas estrela-triângulo ou aplicações com tipos de carga mistos em polos diferentes - solicite uma confirmação por escrito da engenharia da Shieldhz de que a pilha de cames especificada corresponde à sequência de contatos necessária. A sequência completa Faixa do interruptor de came rotativo Shieldhz abrange configurações padrão e específicas de aplicativos.
Solução de problemas de falhas comuns
Intermitente ou sem continuidade em uma posição específica
A causa mais comum é a oxidação da superfície de contato ou o acúmulo de carbono devido à formação repetida de arcos em cargas indutivas. Inspecione as pontes de contato com ampliação. Limpe com álcool isopropílico se a oxidação for leve. Substitua o conjunto do estágio de contato se o revestimento de prata estiver totalmente corroído ou se houver corrosão visível. Confirme os limites de desgaste aceitáveis na documentação do produto - não presuma um limite de profundidade de corrosão.
Contatos soldados ou fundidos
A causa principal é a sobrecorrente contínua ou a comutação de cargas além da capacidade nominal de interrupção. Substitua o estágio de contato afetado e verifique a corrente de carga em relação à categoria de utilização da chave antes de retornar ao serviço.
A alça gira, mas o estado do circuito não muda
A causa principal é um disco de came cortado ou um acoplamento do eixo do atuador solto. Desmonte o corpo do comutador, inspecione a pilha de cames, substitua os discos de cames desgastados e confirme se o acoplamento entre o eixo e o came está totalmente encaixado.
A alça não trava na posição
A causa principal é uma mola de retenção desgastada ou um entalhe de posicionamento quebrado. Uma mola de retenção que perdeu a pré-carga suficiente permite que o came se desloque entre as posições, criando estados de contato indefinidos. Substitua o mecanismo de retenção antes de colocar o switch em funcionamento. A pré-carga mínima aceitável da mola é um valor da folha de dados.
Posição correta selecionada, mas o circuito downstream se comporta de forma inesperada
A causa raiz é quase sempre a atribuição incorreta de terminais ou um erro de fiação introduzido durante a instalação. Compare a fiação com o diagrama de sequência de contatos do fabricante e use um testador de continuidade em cada par de terminais em todas as posições do interruptor antes de reenergizar.

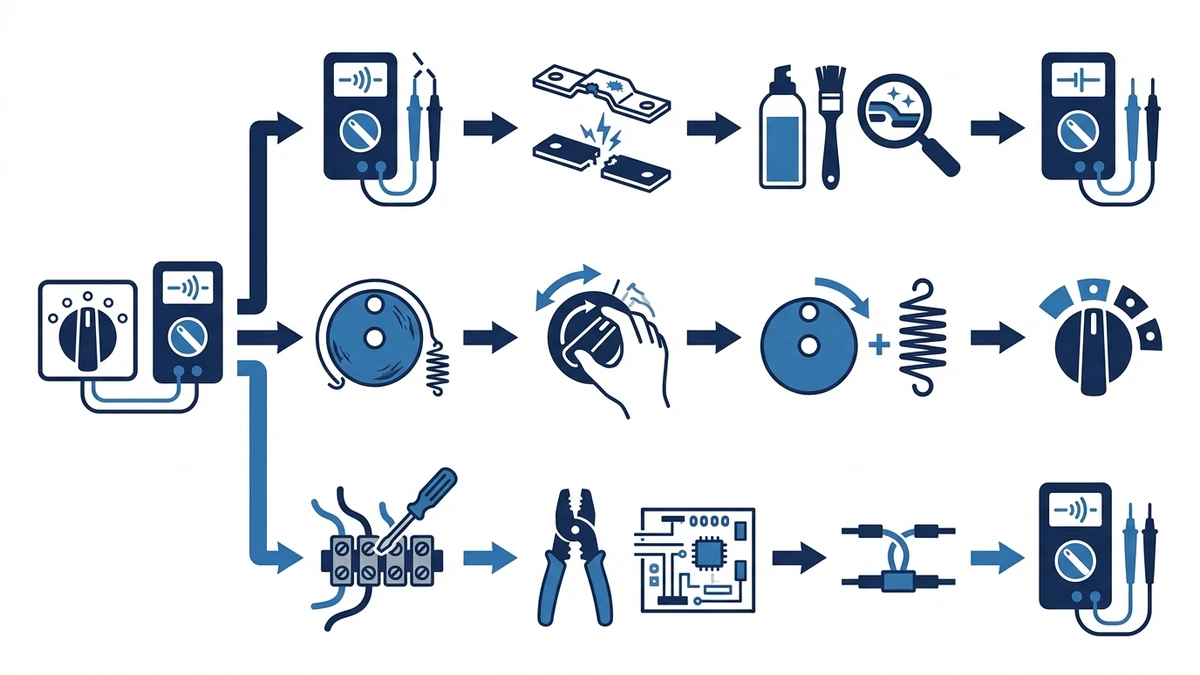

Figura 4. A solução de problemas normalmente separa o desgaste do contato, a falha mecânica do detentor ou do came e erros de fiação ou de atribuição de terminais.
Perguntas frequentes
Qual é a diferença entre uma chave de came rotativa e uma chave seletora rotativa padrão?
Uma chave de came rotativa usa discos de came usinados com precisão para sequenciar vários estágios de contato independentes em cada posição, permitindo uma lógica complexa de comutação multipolar em várias posições. Uma chave seletora rotativa padrão normalmente opera um único conjunto de contatos por posição e não foi projetada para o sequenciamento de vários estágios exigido no controle do motor ou em circuitos de partida estrela-triângulo.
Quantas posições pode ter um interruptor de came rotativo?
A maioria dos comutadores industriais de came rotativo suporta entre 2 e 12 posições discretas. O número máximo de posições depende da geometria do disco do came e do arco de rotação total que o eixo do atuador foi projetado para percorrer. Confirme as contagens de posições disponíveis para uma série específica na folha de dados.
O que a IEC 60947-3 abrange para chaves de came rotativas?
A IEC 60947-3:2020+AMD1:2025 se aplica a chaves, seccionadores, chaves seccionadoras e unidades de combinação de fusíveis para circuitos de distribuição e motores, com tensão nominal de até 1000 V CA ou 1500 V CC. Ele define os requisitos de classificação, desempenho e verificação para esses dispositivos. Para uma chave de came rotativa configurável, a tabela de contatos do fabricante ainda é uma documentação de compra essencial, pois mostra se a pilha de cames fornecida corresponde à sequência de circuitos de que você precisa.
Um interruptor de came rotativo pode ser usado como um isolador de motor?
Sim, desde que a chave tenha a classificação de seccionadora IEC 60947-3 apropriada e sua corrente nominal atenda ou exceda a corrente de carga total do motor. A chave na posição desligada deve fornecer uma lacuna de isolamento que satisfaça os requisitos da norma para acesso seguro ao painel. Confirme a classificação do seccionador na folha de dados antes de usar a chave em uma função de isolamento.
O que faz com que um interruptor de came rotativo não mantenha sua posição?
A causa mais comum é uma mola de retenção desgastada ou quebrada. Quando a mola perde a pré-carga suficiente, o eixo se desloca entre as posições, criando estados de contato indefinidos e comportamento errático do circuito. Substitua o mecanismo de retenção antes de colocar o interruptor em funcionamento.
Como faço para selecionar a contagem correta de estágios de contato para uma aplicação de motor de várias velocidades?
Conte o número total de eventos de comutação independentes necessários em todas as etapas de velocidade. Em seguida, confirme quantos polos cada estágio fornece para a série de chaves escolhida. Para um motor de duas velocidades que requer seis mudanças de contato independentes por posição, uma chave de 3 estágios com 2 polos por estágio é a configuração mínima. Sempre verifique o diagrama de contato do fabricante para confirmar se os perfis dos lóbulos correspondem à sequência exigida e solicite uma confirmação por escrito da engenharia da Shieldhz para configurações fora do padrão.
Que documentação devo solicitar antes de encomendar um interruptor de came rotativo para um novo projeto de painel?
Solicite o gráfico de contatos para a configuração específica de polo, posição e estágio que está solicitando. Solicite o esquema do disco de came ao lado dele. Confirme a categoria de utilização, a corrente nominal, a tensão de isolamento nominal, a classificação de resistência mecânica e a especificação de torque do terminal. Para aplicações de controle de motor, confirme também por escrito a categoria de utilização IEC 60947-3 aplicável. Ter essa documentação antes do início da fiação evita a maioria dos erros de instalação e dá suporte à certificação do painel.
